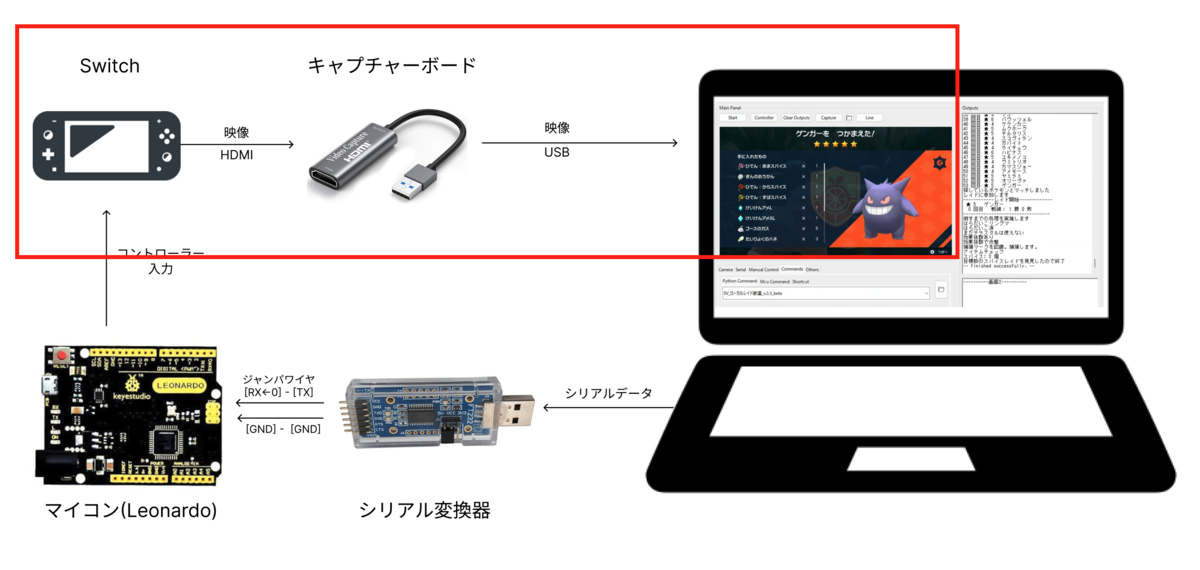

機器接続の最終イメージは画像の通りです。
本記事では、映像出力とシリアル通信の2箇所を接続確認していきます。
1.映像の出力
以下の接続部分の説明をします。
Switch本体をテレビ画面に出力できる状態と同様にして、キャプチャーボードを介してPCにUSB接続をします。
Poke-Controllerを起動し「Reload Camera」をクリックし、Camera Nameから接続しているUSBキャプチャーボードを選択します。このとき、Show Realtimeのチェックが入っていることも確認してください。
2.シリアル通信の確認
2-1. 全ての機器を接続します。
①ジャンパワイヤで接続をします
Leonardo [GND] ー [GND]シリアル変換器
Leonardo[RX←0] ー [TX] シリアル変換器
②シリアル変換器をPCに接続します
③LeonardoのmicroUSBでSwitchドックのUSBに接続します

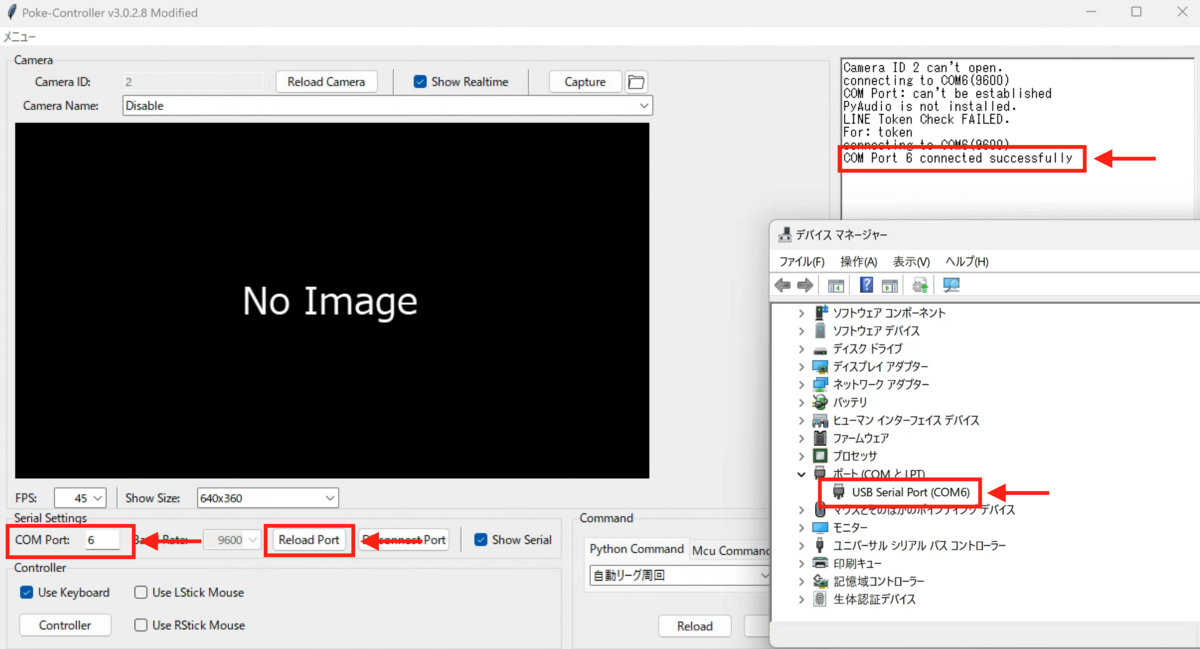

2-2.COMポート番号を合わせ、リロードします
デバイスマネージャーから接続しているCOMポート番号を確認し、入力します。
Reload Portをクリックし、右側のコンソールに"COM Port ~~ connected sucsessfully"が表示されればOKです。
※画像では、Show Serialのチェックが入ってますが、基本外しておくで大丈夫です。
2-3. Switchを一度スリープモードにし、Switchを再度起動します
これによって他のコントローラーとの接続を切ります
2-4.「Controller」をクリックし、コントローラーシミュレーターを出します
2-5.コントローラーシミュレーターでボタンを何度か押して動作を確認します
動作が確認できれば、機器の接続確認は完了です
